Кабель

Кабель представляет собой токопроводящее изделие из нескольких изолированных друг от друга металлических проводников (жил). С их помощью подключается различная техника, а также электросети.

Выбор по назначению

Монтаж электропроводки производится с помощью силовых изделий, проводящих ток напряжением до 1000 В и частотой до 400 Гц. К ним относятся:

• ВВГ (ВВГнг и прочие модификации) – применяется для закрытого типа монтажа в жилых помещениях и в муниципальных учреждениях. Это дешевый и самый распространенный силовой кабель с двойной изоляцией из ПВХ;

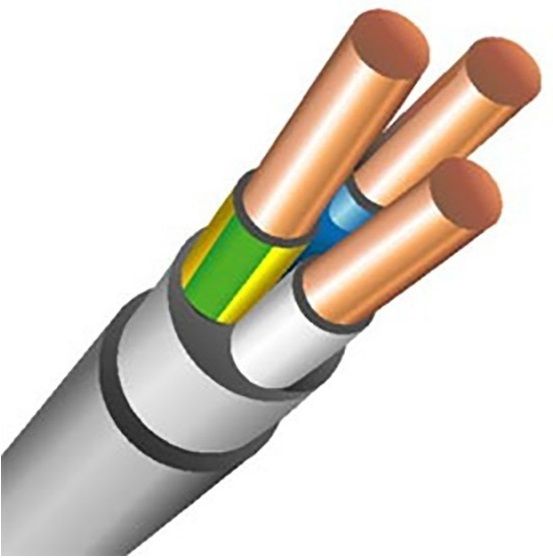

• NYM – провод, имеющий то же назначение, что и предыдущий, но являющийся более гибким, прочным и надежным. Он выдерживает кратковременные короткие замыкания (с температурой нагрева жил до 160°С), имеет дополнительный слой изоляции (мелонаполненная резина между жилами) и может прокладываться на открытом воздухе;
• КГ – гибкий кабель для нестационарного монтажа, в том числе и открытого, например, соединения промышленных установок и блоков. Имеет двойную изоляцию из резины.

Монтаж осветительных сетей выполняется с помощью плоских проводов ПУНП и ПУГНП. Это бытовые изделия, предназначенные для проводки тока напряжением до 390 В и частотой 50 Гц. ПУГНП является гибким, поэтому допускает монтаж с сильными перегибами.

Использование в электротехнике. Он предназначен для подключения садовой техники и такого бытового оборудования, как микроволновые печи, стиральные машины, холодильники и т.п. Он круглый и имеет двойную изоляцию с заполнением пустот между жилами. Он устойчив к перегибам, истиранию и разрывам.

Плоский кабель ШВВП нужен для мелкой бытовой техники, осветительных приборов и климатического оборудования.

Как сделать выбор?

При покупке необходимо учесть такие важные факторы и параметры, как:

Радиус изгиба, который измеряется в количестве радиусов самого провода и показывает его гибкость. Чем меньше значение этого параметра, тем сильнее можно перегнуть изделие при монтаже (ВВГ – 10, NYM – 4, КГ – 8, ПУНП – 10, ПУГНП – 6, ПВС – 10, ШВВП – 10).

Количество жил – этот параметр показывает, с какой системой электроснабжения можно использовать провод. Как правило, в старых постройках требуется двужильный кабель, в новых – трех и более.

Сечение кабеля влияет на токопроводимость и подбирается по суммарной мощности подключаемых в сеть устройств. Подходящее значение высчитывается по специальной формуле. Для его определения лучше пригласить специалиста, но можно посмотреть приблизительную цифру в специальной таблице.
